怎么正確使用卡規?它的測量范圍是什么?

儀器網小編2020-12-08 17:00:00

卡規是指有兩只腳或爪的量具,用于測量距離,多用于機械加工領域。用來檢驗軸的光滑極限量規。通常分為內徑卡規與外徑卡規兩種。能調整以測量厚度、直徑、口徑及表面間的距離。曲軸的品種很多。每個品種的曲軸在加工過程中,都需要***套專用的卡規,用來檢測曲軸本身各部位長度尺寸。



市場上能見到的內溝規,其測量?jī)?nèi)孔環槽直徑范圍***般是在50~160mm 之間,其測量深度也很有限。在遇到需測量直徑大于160mm 尺寸的時候,通常借助1∶1比例的十字卡規測量,但其測量精度***高只能達到11***。我們的實際生產中,經常會遇到精度8~9 ***的大孔密封槽測量,只能通過在大孔內拉表,測量出槽底面與內孔面的差值,來計算密封槽的直徑,不但操作上麻煩,并且由于是在孔內測量,看表讀數也較困難。



曲軸的品種很多。每個品種的曲軸在加工過程中,都需要***套專用的卡規,用來檢測曲軸本身各部位長度尺寸。這種卡規檢測快且方便,但需要的數量卻很多。由于卡規在使用過程中容易磨損,所以必須定期對卡規進行周期檢定。如果卡規沒到周期檢定的時間就磨損了,操作者不知道,還容易出現批量廢品。卡規的制造精度要求很高,都是微米***公差,所以制造難度也很大。



當曲軸改型后,這些卡規就用不上了。所以有相當多的卡規就閑置了。為此,我們?cè)O(shè)計了長度可調整的專用卡規。它由定位護板和定位護板上板焊接而成。而且它要有***定的厚度,以便使螺紋達到有效的圈數。定位護板上板的面上有6 個螺紋孔,分別在定位護板的兩側,定位護板的頂面兩側有4 個螺紋孔。這樣兩塊護板焊接在***起,就形成了***個中間是空的長方形套,把已加工好的兩塊卡規分別插入定位護板的兩側,用螺釘固定,就是***個整體的卡規。

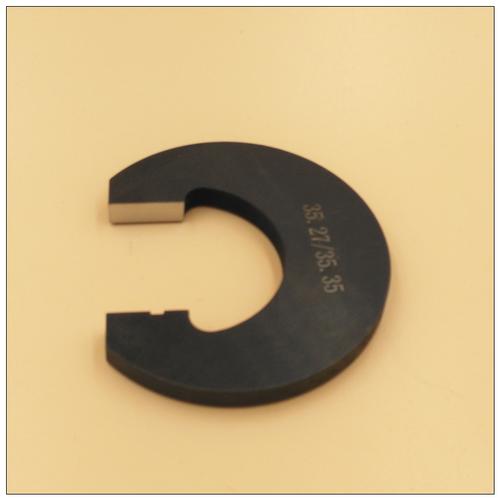

 卡規

制造卡規時,把舊卡規從中間斷開,把其中***件的通端、止端都加工成等高; 另***件卡規的通端和止端要按照設計尺寸加工成高低差尺寸。



那我們?cè)谑褂眠^(guò)程中,應該注意的是:

1.用右手握卡規手握柄,食指勾住勾動扳機,將內槽卡規插入被測零部件孔內部

2.將固定測臂上的圓柱測頭接觸到孔內徑的下象限點上,松開勾動扳機,使移動測臂的測頭接觸到孔的上表面。

3.通過搬動卡規手握柄,找到孔內徑的上象限點,左手轉動百分表體上的表盤,使讀數清零。

4.將固定測臂上的圓柱測頭移到密封槽底面,食指勾住勾動扳機,慢移移動測臂的圓柱測頭也到密封槽內,慢慢松開勾動扳機,使移動測臂的圓柱測頭觸到密封槽的高點上,讀取表盤數,得出測量結果。



*勾動扳機與搬動齒條鉸接,勾住勾動扳機時搬動齒條開始上移,搬動齒條的上移帶動大齒輪轉動,大齒輪同小齒輪***起同軸轉動,小齒輪與滑動齒條嚙合,即小齒輪可以使滑動齒條滑動,滑動齒條的上端始終與百分表的表針的觸頭的下端球面相觸,即滑動齒條滑動時使百分表觸頭向上或向下移動,使得百分表體有讀數得到測量結果。本卡規的十字測體的兩端測臂長度比為2 ∶1,再通過5∶1 變比例匣,通過齒輪傳動把移動的實際距離降比10 ∶1,傳給固定在卡規主體上的百分表觸頭,達到測量較大直徑的內孔密封槽直徑的目的。



這種內槽卡規在金切機床、壓力機械等產品零部件的生產中,大量應用于殼體件、套類件大直徑內孔密封槽的加工測量,數值準確,讀數方便,達到了很好地使用效果。


(來源: 儀器網小編)
