U-III表面粒子計數器說明書

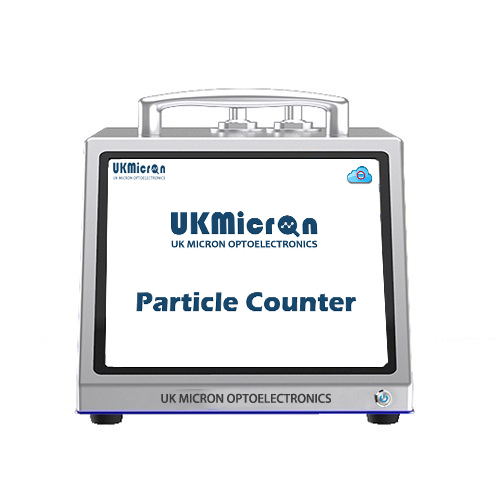

UK MICRON OPTOELECTRONICS推出U-III表面粒子計數器:突破0.1微米檢測極限,重新定義半導體潔凈度標準
2025年3月6日——***的光電技術企業UK MICRON OPTOELECTRONICS正式發布全新升***的U-III表面粒子計數器。該產品專為高潔凈度制造場景設計,采用革命性激光傳感技術與智能采樣系統,可檢測0.1微米***表面顆粒污染,助力半導體、液晶面板及精密電子行業實現更高良率與可靠性。
核心技術創新
納米***檢測能力
U-III搭載HeNe激光傳感器,分辨率達0.1微米,支持0.1-5.0微米顆粒粒徑的六通道分類統計(0.1/0.2/0.3/1.0/3.0/5.0μm),覆蓋半導體制造中對超細微粒的嚴苛檢測需求。
靜態采樣模式:通過優化氣流控制,減少測量誤差,提升數據穩定性。
智能化設計與操作體驗
7英寸高分辨率觸控屏:支持實時數據可視化與交互操作,簡化流程。
雙電池?zé)岵灏蜗到y(tǒng)?:支持連續生產場景下的不間斷作業,電池更換無需停機。
USB數據接口與軟件升***?:便捷導出檢測報告,并可通過固件更新持續優化性能。
行業應用與效益
提升制造效率
減少50%自凈時間?:通過量化表面污染數據,縮短設備維護周期(PM周期),提升產線吞吐量。
延長MTBC(平均無故障周期):結合顆粒控制策略,關鍵設備可靠性提升4倍以上。
覆蓋高潔凈場景
半導體制造:晶圓表面、機臺內腔等關鍵區域的潔凈度驗證。
精密光學與電子:液晶面板、光學鏡片組件、醫療器械的表面污染控制。
符合***際標準
產品嚴格遵循ISO-14644-9表面粒子控制規范,為半導體廠商提供標準化檢測工具。
市場評價與展望
U-III的發布標志著表面污染監測技術邁向納米***精度時代。行業分析師指出,該設備通過量化顆粒數據與智能反饋機制,將推動半導體制造從“經驗驅動”向“數據驅動”轉型,進***步降低因微粒污染導致的良率損失。目前,QIII系列已獲得多******際頭部晶圓廠的采購意向,預計將在2025年第二季度實現量產交付。
關于UK MICRON OPTOELECTRONICS?
作為光電傳感領域的領軍企業,UK MICRON OPTOELECTRONICS持續深耕半導體檢測與精密光學技術,其產品線覆蓋表面微粒檢測、激光粒度分析及高精度熱成像等場景。
