近紅外顯微鏡在半導體封裝檢測中的關鍵作用 技術解析與卡斯圖MIR200的創新實踐

2025-04-11 09:18:45

本文將以蘇州卡斯圖電子有限公司的MIR200近紅外顯微鏡為例,深入解析其技術配置,并對比X-ray、超聲波顯微鏡的差異,展現其在行業中的競爭優勢。

半導體封裝 1.jpg

 ***、近紅外顯微鏡的核心配置

1. 光學系統

   - 波長范圍:通常為900-1700nm,硅材料在近紅外波段具有透光性,可穿透封裝樹脂或硅基板。

   - 物鏡配置:高數值孔徑(NA)紅外物鏡(如20×、50×),搭配電動調焦模塊,確保穿透深度和成像清晰度。

   - 光源:鹵素燈或LED紅外光源,需穩定且可調節亮度以避免樣品熱損傷。



2. 相機配置

   - 傳感器類型:制冷型InGaAs相機(響應波段覆蓋900-1700nm),分辨率可達1280×1024像素,支持高靈敏度成像。

   - 幀率與曝光:高幀率(≥30fps)適用于動態檢測,長曝光模式可提升低反射樣品的信噪比。



3. 軟件要求

   - 圖像處理:需支持實時降噪、對比度增強、多焦面融合(擴展景深)。

   - 分析功能:3D重構、線寬測量、缺陷自動標記(如蘇州卡斯圖MIR200配備的CST-Vision Pro軟件)。

   - 兼容性:支持SEMI標準數據格式,可與工廠MES系統集成。



 二、近紅外顯微鏡 vs. X-ray vs. 超聲波顯微鏡

技術

近紅外顯微鏡

X-ray

超聲波顯微鏡(SAM)

原理

光學透射成像

X射線透射成像

高頻聲波反射成像

穿透材料

硅、樹脂等非金屬

金屬/非金屬

多層復合材料

安全性

無輻射風險

需輻射防護

無輻射風險

典型應用

硅通孔(TSV)、鍵合線

焊點空洞、BGA缺陷

分層、脫粘



優勢對比:

- 近紅外顯微鏡:適合硅基封裝內部結構的高分辨率光學檢測,如TSV通孔、晶圓鍵合界面。

- X-ray:擅長金屬互聯缺陷(如焊球裂紋),但分辨率受限且存在輻射隱患。

- SAM:對分層缺陷不靈敏,但需耦合劑且分辨率較低。

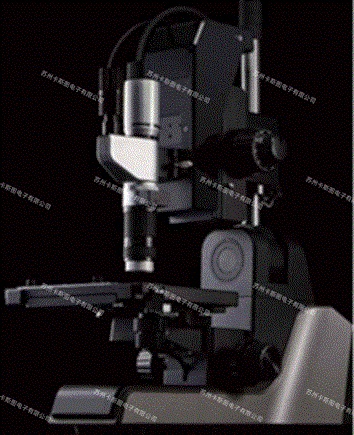

三、案例聚焦:蘇州卡斯圖MIR200近紅外顯微鏡

蘇州卡斯圖電子有限公司推出的MIR200系列,專為半導體封裝檢測優化,具備以下創新點:

1. 智能光學系統:采用電動切換式物鏡塔輪,支持5×到100×物鏡快速切換,適配不同封裝厚度。

2. 多模態成像:可選配共聚焦模塊,提升縱向分層檢測能力。

3. AI驅動分析:內置深度學習算法,可自動識別鍵合線斷裂、樹脂空洞等典型缺陷,誤檢率<1%。



行業反饋:

某***際封測企業采用MIR200后,其TSV檢測效率提升40%,人工復檢工作量減少70%,凸顯了近紅外技術在封裝質控中的價值。



四、未來展望

隨著2.5D/3D封裝(如3D IC、Chiplet)的普及,近紅外顯微鏡將向更高分辨率、多光譜融合方向發展。卡斯圖電子透露,下***代MIR系列將集成太赫茲波模塊,進***步拓展對新型材料的檢測能力。


注:文章來源于網絡,如有侵權,請聯系刪除
