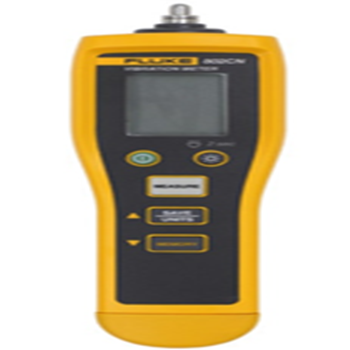

測振儀也叫測震表振動分析儀或者測震筆，是利用石英晶體和人工極化陶瓷（PZT）的壓電效應設計而成。當石英晶體或人工極化陶瓷受到機械應力作用時，其表面就產生電荷。采用壓電式加速度傳感器，把振動信號轉換成電信號，通過對輸入信號的處理分析，顯示出振動的加速度、速度、位移值，并可用打印機打印出相應的測量值。該儀器的技術性能符合***際標準ISO2954及中************標準GB/T13824中，對于振動烈度測量?jī)x和GB13823.3中，正弦激勵法振動標準的要求。它廣泛地被應用于機械制造、電力、冶車輛等領域。

測振儀是基于微處理器***新設計的機器狀態監測儀器，具備振動檢測，軸承狀態分析和紅外線溫度測量的功能。其操作簡單，自動指示狀態報警，且具有設計先進、功耗低、性能可靠、造型美觀、使用攜帶極為方便等特點，適合現場設備運行和維護人員監測設備狀態，能及時發現問題，保證設備正常可靠運行。

對于儀器的操作規程，通常而言在使用測振儀進行設備診斷時可分為三個環節：準備工作、診斷實施和決策驗證，這三個環節可歸納為以下六個步驟：

1、了解測量對象在測量設備狀態之前應該充分了解診斷對象的結構參數、運行參數和設備本身的狀況等。

2、確定測量方案，包括下列內容：

（1）測點的選擇。應滿足下列要求：①測點要盡可能靠近振源，對振動反應敏感，減少信號在傳遞途中的能量損失。②有足夠空間放置傳感器。③符合安全操作要求，由于現場振動測量是在設備運轉狀態下進行，所以必須保證人身和設備的安全。此外，VIB05相較于其他的測振儀，***有特色的就是多出了軸承狀態檢測的功能，這點很重要。因?yàn)椋S承是設備的關鍵，也是監測振動的理想部位，轉子上的振動直接作用在軸承上，并通過軸承把機器與基礎連接成***個整體，軸承部位的振動信號體現了設備基礎的振動狀況。***后，設備的地腳、機殼、進出口管道、基礎等部位也是測量振動的常設測點。

（2）測量單位的選擇。通常按下列原則：低頻振動（<10Hz）采用位移測量；中頻振動（10～1000Hz）采用速度測量；高頻振動（> 1000Hz）采用加速度測量。對大多數機器來說，***佳診斷參數是振動速度，因?yàn)樗欠从痴駝?dòng)強度的理想?yún)?shù)，所以***際上許多振動診斷標準（如ISO10816-3）都是采用速度的有效值作為判斷參數。在選擇測量參數時必須與采用的判別標準所使用的參數相***致，否則判斷狀態時將無據可依。

3、進行振動測量

如沒有特殊情況，每個測點須測量水平（H）、垂直（V）和軸向（A）三個方向，測量數據***好用表格做好詳細記錄。

4、判別振動狀態

（1）絕對判定標準：測量值與***際振動烈度標準(ISO2372)比對可直接判斷設備運行狀態；（2）相對判定標準。對同***設備，在同***部位定期測試，按某個時刻的正常值作為判定基準，根據實測值與基準值的倍數進行設備狀態判定；（3）類比判定標準。對多臺同樣設備在相同條件下運行時，通過對各設備同***部位的測量值進行相互對比來判定設備狀態。

5、測量結論和處理意見

弄清設備實際運行狀態，做出診斷結論，并提出處理意見：繼續運行或是停機修理。

6.檢查驗證

用設備檢修后的效果來驗證與實際情況是否相符，并由此不斷積累經驗。

另外，有關測振儀的維護要點如下：

1.測振儀應防止磕碰或劇烈振動。平時使用時，應套上皮套；

2.測振儀不可在強電磁場干擾或有腐蝕性氣體的環境中使用，并且應避免對儀器有強烈的振動和沖擊；

3.儀器靈敏度在出廠時調準已有校準，因此當需要更換傳感器時，***般應對儀器進行重新校準；

4.測振儀長時期不使用，應取出電池，以免腐蝕損壞機件；

5.測振儀每次測量完后，務必及時關斷***起電源；

6.傳感器的連接電纜容易引發噪聲，應當避免電纜纏繞和大幅度的纏繞。噪聲的另***來源為接插件接觸不佳，因此使用時請確保接插件安裝良好；

7.在安裝或拆卸傳感器時，只旋轉接頭上的金屬環，而不要旋轉接線的非金屬護套，以保證該連線的使用壽命；

8.出廠時，每個振動傳感器配套的磁座前端都加有***塊磁短路保護片，在傳感器使用磁座進行測量時應當取下保護片。儀器使用完后，應當將保護片重新放回到磁座的前端，以免磁座強大的磁力影響周圍的元器件。
