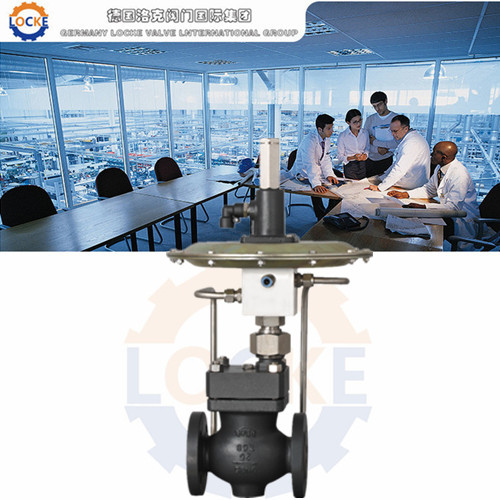

、進口泄氮閥產品描述：
德***LOCKE洛克--進口泄氮閥是自主開發、研制的 套自力式微壓力控制系統，主要用于保持容器頂部保護氣( 般為氮氣)的壓力恒定，以避免容器內物料與空氣直接接觸，防止物料揮發、被氧化，以及容器的安全。特別適用于各類大型儲罐的氣封保護系統。該產品具有節能、動作靈敏、運行可靠、操作與維護方便等特點。廣泛應用于石油、化工等行業。
| 產品名稱 |
進口泄氮閥 |
產品型號 |
LOCKE |
| 產品品牌 |
德***《LOCKE》洛克 |
產品包裝 |
木箱 |
| 驅動方式 |
自力式 |
公稱通徑 |
DN10～DN100 |
| 連接方式 |
法蘭、螺紋、焊接 |
公稱壓力 |
1.6～2.5Mpa ≤500PSI |
| 結構形式 |
直通式 |
適用溫度 |
≤80℃ |
| 閥體材質 |
鑄鐵,鑄鋼,不銹鋼 |
制造標準 |
德***洛克原廠標準 |
| 適用介質 |
氮氣等。 |
| 應用場合 |
電站、冶金、建筑、鍋爐、設備、管道、熱能、空調、消防、給排水、水處理、石油化工、造紙印刷廠。 |
| 產品報價 |
面議，電議（歡迎來電咨詢 021-51870709） |
| 產品產地 |
德*** |
| 生產廠*** |
德***洛克閥門***際集團 |
| 指定代理 |
上海衡意流體控制（中*** 代理商及上海辦事處） |
二 、進口泄氮閥技術參數：
| 公稱通徑 |
DN10-DN100 |
| 公稱壓力 |
PN16、PN25或ANSI150LB |
| 流量特性 |
快開 |
| 壓力調節范圍(kPa) |
0.4～5.5、5～10、9～14、13～19、18～24、22～28、27～33、31～38、36～44、42～51、49～58、56～66 |
| 介質溫度(℃) |
≤80 |
| 調節精度(％) |
≤5％ |
| 允許泄漏等 |
標準 ：Ⅳ (GB/T4213-92) 嚴密型：Ⅵ (GB/T4213-92) |
| 主要零部件材料 |
| 閥體 |
ZG230-450、ZG1Cr18Ni9Ti |
| 閥內件 |
1Cr18Ni9Ti |
| 膜蓋 |
A3、1Cr18Ni9Ti |
| 膜片 |
夾增強滌綸織物橡膠、氟橡膠 |
| 彈簧 |
60Si2Mn、1Cr18Ni9Ti |
| 根據用戶要求，閥體、閥內件、膜蓋可采用其它牌號材質。 |
| 連接尺寸及標準 |
| 連接方法 |
法蘭、螺紋、焊接 |
| 法蘭端面距 |
GB12221-89 |
| 法蘭標準 |
GB/T9113-2000 |
| 法蘭面型式 |
RF |
| 執行機構信號接口 |
M16×1.5 |
| 注：以上數據可根據用戶需要加工制造。 |
公稱通徑：DN10-DN100
公稱壓力：PN16、PN25或ANSI150LB
流量特性：快開
壓力調節范圍(kPa) ：0.4～5.5、5～10、9～14、13～19、18～24、22～28、27～33、31～38、36～44、42～51、49～58、56～66
介質溫度(℃) ≤80
調節精度(％) ≤5％
允許泄漏等 標準 ：Ⅳ (GB/T4213-92) 嚴密型：Ⅵ (GB/T4213-92)
主要零部件材料：
閥體：ZG230-450、ZG1Cr18Ni9Ti
閥內件：1Cr18Ni9Ti
膜蓋：A3、1Cr18Ni9Ti
膜片：夾增強滌綸織物橡膠、氟橡膠
彈簧：60Si2Mn、1Cr18Ni9Ti
根據用戶要求，閥體、閥內件、膜蓋可采用其它牌號材質。
連接尺寸及標準
連接方法：法蘭、螺紋、焊接
法蘭端面距：GB12221-89
法蘭標準：GB/T9113-2000
法蘭面型式：RF
執行機構氣信號接口：M16×1.5
注：以上數據可根據用戶需要加工制造。
三、進口泄氮閥主要特點：
1、無需外加能源，能在無電、無氣的場合工作，既方便又節約能源，降低成本。
2、氮封裝置供氮，泄氮壓力設定方便，可在連續經營的條件下進行。
3、壓力檢測膜片有效面積大，設定彈簧剛度小、動作靈敏、裝置工作平衡。
4、采用無填料設計，閥桿所受磨擦力小、反應迅速、控制精度高。
5、供氮裝置采用指揮器操作，減壓比可達100:1，減壓效果好、控制精度高。
6、為確保儲罐的安全，需在罐頂設置呼吸閥。
7、呼吸閥公起安全作用，避免了常規氮封裝置中啟閉頻繁易損壞的缺陷。
四、進口泄氮閥工作原理：
供氮裝置，將設在罐頂的取壓點的介質經導壓管引入檢測機構，介質在檢測元件上產生 個作用力與與彈簧、預緊力相平衡。當罐內壓力降低至低于供氮裝置壓力設定點時，平衡破壞，使指揮器閥芯，打開，使閥前氣體經減壓閥，節流閥、進入主閥執行機構上、下膜室，打開主閥閥芯，向罐內充注氮氣；當罐內壓力升至供氮裝置壓力設定點，由于預設彈簧力，關閉指揮器閥芯、由于主閥執行機構中的彈簧作用，關閉主閥，停止供氮。
泄氮裝置，該裝置采用內反饋結構，介質直接經閥蓋進入檢測機構，介質在檢測元件上產生 個作用力與預設彈簧、預緊力相平衡。當罐內壓力升高至高于泄氮裝置壓力設定點時，平衡被破壞，使閥芯上移，打開閥門，向外界泄放氮氣；當罐內壓力降至泄氮裝置壓力設定點，由于預設彈簧力作用，關閉閥門。
因微壓調節閥必須使用在壓力為0.1Mpa壓力以下，現場壓力較高，必須安裝壓力調節閥將壓力調節閥將壓力降低至0.1Mpa以下才可使用。氮封閥公稱壓力都為0.1Mpa，壓力可按分段設定，從0.5Kpa至66 Kpa以下，介質溫度溫度≤80℃。
