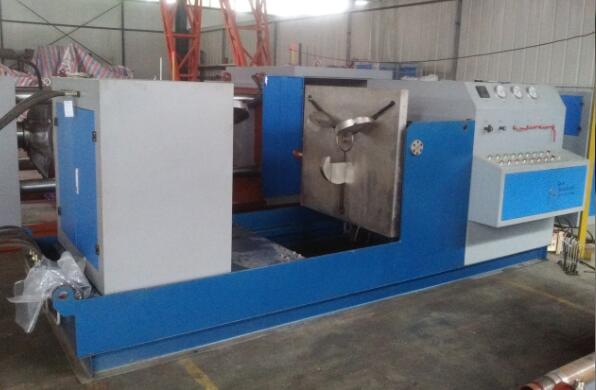

撫州華沃翻轉式閥門測試臺,閥門檢測設備
華沃翻轉式閥門測試臺優勢是閥門夾緊型式為抱壓，抱壓爪夾緊法蘭，對試驗閥門無外力影響。因 端工作臺可翻轉90°進行閥門試驗，又叫翻轉式閥門試驗臺。翻轉式閥門試驗臺適用于閘閥、截止閥、球閥、調節閥、止回閥等直通式法蘭聯接閥門的密封盒閥體強度性能測試，以及安全閥的起跳壓力整定等。
華沃翻轉式閥門測試臺SYTF350-32具體參數如下：被測閥門公稱通徑DN： 50-350毫米（法蘭聯結閥）。額定電壓：交流380V。額定功率：8.5KW。液壓用油：N46號液壓油（液壓油用戶自備）。試驗介質：水（允許加防銹劑）、煤油或粘度不大于水的其它液體，試驗介質如有特殊要求，請與我廠聯系0312-2200375。允許閥門長度范圍：200-800mm。允許閥門法蘭 大厚度：90mm。允許閥門法蘭 大直徑：720mm。 大夾持力：54(T)。底面 大尺寸：39001550(毫米)
華沃翻轉式閥門測試臺YTF350-32閥門通徑與測試壓力對照表如下：
|
閥門通徑DN（mm）
|
≤100
|
150
|
200
|
250
|
300
|
350
|
|
高測試壓力PN（MPa）
|
32
|
20
|
11.7
|
7.5
|
5.2
|
3.8
|
華沃翻轉式閥門測試臺SYTF350操作說明：
華沃翻轉式閥門測試臺SYTF350水壓測試
1、打開 “水總開關”及“右泄壓”，關閉其他開關。
2、開啟“注水”開關，直至閥門內注滿水。
3、按下增壓按鈕，即可進行水壓測試。若增壓缸 個行程不足以把測試壓力增至預定壓力，系統會自動重復增壓。
華沃翻轉式閥門測試臺SYTF350氣壓測試（本步驟適用于配備氣體增壓裝置時）
1、打開“氣總開關”，關閉“水總開關”
2、將“介質氣源”口接氮氣瓶。
3、將“動力氣源”口接壓縮空氣。打開“動力氣開關”即可進行氣壓測試。
華沃翻轉式閥門測試臺SYTF350閥門殼體試驗
1、將移動工作臺三爪張開至足夠放下被測閥門法蘭的程度，同時選擇合適的密封盤安裝在其上，并放好密封圈。
2、將移動工作臺向后退，使其與工作臺之間距離
足夠放下閥門。
3、將翻轉工作臺翻轉至水平位置。
4、按步驟（二）夾好被測閥門。
5、將翻轉工作臺翻轉至豎直位置。
7、將移動工作臺向前移，使密封盤貼住被測閥門左側法蘭。
8、按步驟（二）夾好被測閥門。
9、打開“水開關”、“右泄壓”。
10、打開“注水”開關向閥門內注水、直至溢水口有水溢出，并關閉“右泄壓”直
至壓力表數值升高，關閉“注水”開關。
11、按下“增壓”按鈕，進行打壓測試。
華沃翻轉式閥門測試臺SYTF350質保 年，現場調試。
