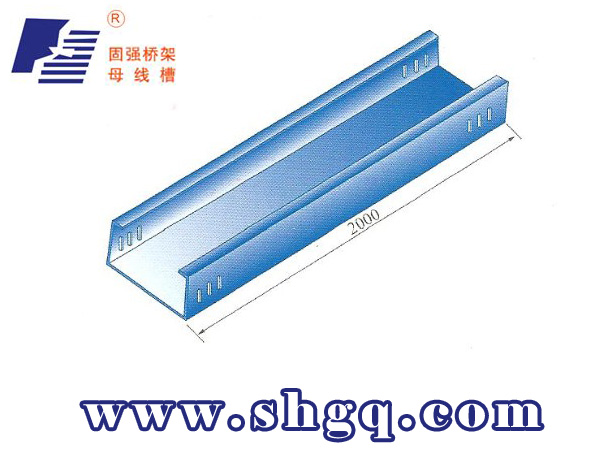

固強橋架XQJ-C1A槽式直通
槽式電纜橋架是 種全封閉型電纜橋架。它是適用于敷設計算機、通信電纜、熱電偶電纜及其它高靈敏系統的控制電纜等。它對控制電纜的干擾和重腐蝕壞境中電纜的保護都有較好的效果!
槽式電纜橋架說明:
槽式電纜橋架是 種全封閉型電纜橋架，它適用于敷設計算機、通信電纜、熱電偶電纜及其它高靈敏系統的控制電纜對控制電纜的干擾和重腐蝕環境中電纜的防護都有較好的效果?？紤]槽式直通作時，表面處理用鍍鋅。
槽式電纜橋架的護罩隨槽體配套供貨、其他配件與梯 、托盤式橋架通用。
用戶如需槽式電纜橋架的其他品種規格可來圖來函和面洽訂貨。
槽式直通表面處理分為噴塑、鍍鋅、噴漆三種，用噴塑時請用接地板。
水平等徑彎頭 XQJ-SHGQ2A:
序 號
NO. 型 號
Model 規格L(Specification) 重量：kg/節
Weight:kg
A1 X B1 A X B
1 SHGQ1B-1 43 X 18 50 X 25 0.21
2 SHGQ1B-2 93 X 43 100 X 50 0.30
3 SHGQ1B-3 143 X 168 150 X 75 0.40
4 SHGQ1B-4 190 X 90 200 X 100 1.11
5 SHGQ1B-5 240 X 115 250 X 125 2.31
6 SHGQ1B-6 290 X 140 300 X 150 2.73
7 SHGQ1B-7 387 X187 400 X 200 3.63
8 SHGQ1B-8 487 X 187 500 X 200 4.10
9 SHGQ1B-9 587 X 187 600 X 200 4.74
10 SHGQ1B-10 787 X 187 800 X 200 5.92
序 號
NO. 型 號
Model 規格L(Specification) 重量：kg/節
Weight:kg
A X B L
1 SHGQ2A-1 50 X 25 250 1.27
2 SHGQ2A-2 100 X 50 300 4.03
3 SHGQ2A-3 150 X 75 350 6.18
4 SHGQ2A-4 200 X 100 440 11.32
5 SHGQ2A-5 250 X 125 490 15.34
6 SHGQ2A-6 300 X 150 540 24.37
7 SHGQ2A-7 400 X 200 640 44.15
8 SHGQ2A-8 500 X 200 700 53.30
9 SHGQ2A-9 600 X 200 840 73.91
10 SHGQ2A-10 800 X 200 1040 100.22
序 號
NO. 型 號
Model 規格L(Specification) 重量：kg/節
Weight:kg
A X B L
1 SHGQ2B-1 50 X 25 225 1.09
2 SHGQ2B-2 100 X 50 250 3.33
3 SHGQ2B-3 150 X 75 275 4.75
4 SHGQ2B-4 200 X 100 340 9.54
5 SHGQ2B-5 250 X 125 365 11.83
6 SHGQ2B-6 300 X 150 390 18.54
7 SHGQ2B-7 400 X 200 440 33.35
8 SHGQ2B-8 500 X 200 440 39.35
9 SHGQ2B-9 600 X 200 440 50.49
10 SHGQ2B-10 800 X 200 440 58.53
