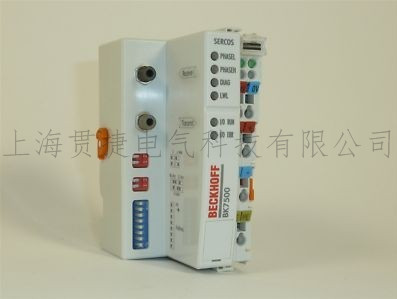

BK7500, BK7520 | SERCOS interface 總線耦合器
總線耦合器 BK7500 和 BK7520 用于連接 SERCOS 總線系統與電子端子排，這些端子排可以通過模塊化方式擴展。 個節點由 個總線耦合器、1- 64 個任意數量的端子模塊以及 個末端端子模塊組成。
與 BK7500 總線耦合器相比，BK7520 可通過 K-bus 擴展技術連接多達 255 個總線端子模塊至 個總線耦合器中?？偩€耦合器自動識別所連接的總線端子模塊，建立輸入/輸出與過程映像字節的聯系。
SERCOS 接口是光纖總線，專門為驅動技術而開發，用作驅動系統的數字驅動接口。SERCOS 是 種開放式的現場總線系統，自 1995 年開始就符合用于數控機床的***際標準 IEC 61491，目前已廣泛應用于驅動技術領域。
總線包括 個主站和許多從站。SERCOS 總線上的大多數從站是驅動放大器?？偩€拓?fù)浣Y(jié)構是環網結構，可以 多連接 254 個站。波特率為 2 和 4 Mbaud。BK7520 還支持 8 Mbaud 和 16 Mbaud。有三種基本的報文形式：主站同步（SYNC）報文同時發送給所有從站，用于實現同步；主站數據報文也發給所有從站，包括循環數據和服務數據；從站發送的數據作為驅動報文。
對模擬量 I/O、位置測量等復雜信號的處理
TBK7500 和 BK7520 總線耦合器可連接所有的總線端子，符合 SERCOS I/O 和 SERCOS interface 標準。
模擬量總線端子模塊和多功能總線端子模塊可以通過 KS2000 組態軟件進行配置，以與每 個具體應用 佳匹配。根據不同型號，模擬量總線端子模塊寄存器中包含有溫度范圍、增益值和線性化的特性曲線。使用 KS2000 組態軟件，可以在 PC 上設置所需參數?？偩€端子模塊可以用故障安全型方式***存儲這些設置。
當然，總線耦合器也可以由控制系統來控制。在啟動階段，可編程邏輯控制器（PLC）或工業 PC（IPC）通過功能塊（FB）對整個外圍設備進行配置。如果需要，控制器可以上傳分布式生成的組態數據，以便于集中管理和存儲這些數據。因此，在更換 個總線端子模塊時，不需要重新進行調整。
也可通過 SERCOS interface 進行參數設置。
| 系統參數 |
SERCOS interface | BK7500 |
BK7520 |
| I/O 站數量 |
254 |
| I/O 點數 |
取決于控制器 |
| 數據傳輸介質 |
1,000 µm 塑料光纖 |
| 站點之間的距離 |
40 m 塑料光纖 |
| 數據傳輸速率 |
2/4 Mbaud |
2/4/8/16 Mbaud |
| 技術參數 |
BK7500 |
BK7520 |
| 總線端子模塊數量 |
64 |
64 (通過 K-bus 擴展可達 255) |
| 現場總線的 大字節數 |
用于循環接口的 32 byte 輸入和 32 byte 輸出（取決于主站） |
用于循環接口的 254 字 I/O（取決于主站） |
| 數字量 I/O 信號 |
256 輸入/輸出 |
1,020 輸入/輸出 |
| 模擬量 I/O 信號 |
128 輸入/輸出 |
254 輸入/輸出 |
| 組態方式 |
通過 KS2000 |
| 數據傳輸速率 |
2/4 Mbaud，通過配置開關可調 |
2/4/8/16 Mbaud，通過配置開關可調 |
| 總線接口 |
F-SMA標準，IEC 872-2 |
| 電源 |
24 V DC (-15 %/+20 %) |
| 輸入電流 |
70 mA + (總 K-bus 電流)/ 大 4, 500 mA |
| 啟動電流 |
2.5 倍持續電流 |
| 建議保險絲容量 |
≤ 10 A |
| K-bus 供電電流 |
1,750 mA |
| 電源觸點 |
大 24 V DC / 大 10 A |
| 電氣隔離 |
500 Vrms （電源觸點/電源電壓/ 現場總線） |
| 重量 |
約 170 g |
| 工作/儲藏溫度 |
0…+55 °C/-25…+85 °C |
| 相對濕度 |
95 %，無冷凝 |
| 抗振/抗沖擊性能 |
符合 EN 60068-2-6/EN 60068-2-27/29 標準 |
| 抗電磁干擾/抗電磁輻射性能 |
符合 EN 61000-6-2/EN 61000-6-4 標準 |
| 防護等 /安裝位置 |
IP 20/可變 |
| 附件 |
|
| KS2000 |
用于擴展參數化的組態軟件 |
| 電纜組件 |
電纜組件和連接器 |
| FC750x |
帶 PCI 接口的 PC 現場總線接口卡 |
| 訂貨信息 |
描述 |
| BK7500 |
用于 多連接 64 個總線端子模塊的 SERCOS 接口總線耦合器 |
| BK7520 |
用于 多連接 64 個總線端子模塊（通過 K-bus 擴展可達 255 個）的 SERCOS 接口“經濟增強型”總線耦合器 |
