產品介紹

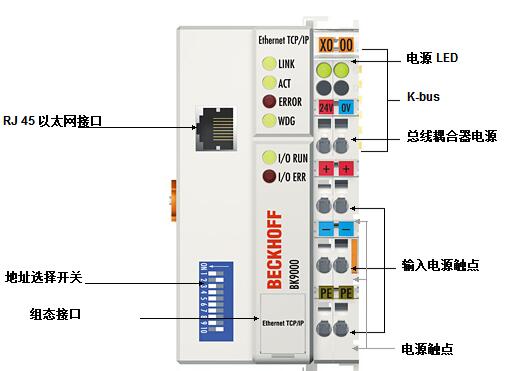

BK9000, BK9050 | Ethernet TCP/IP 總線耦合器
BK90x0 總線耦合器用于將模塊化、可擴展的電子端子排連接到以太網系統。 個節點由 個總線耦合器、1- 64 個任意數量的端子模塊以及 個末端端子模塊組成。BK9050“緊湊型”總線耦合器具有外形精巧、性價比高的特點。通過 K-bus 擴展， 多可以連接 255 個總線端子模塊。
T總線耦合器能自動識別所連接的端子模塊，并自動將輸入/輸出分配到過程映像區的字中。BK9000 和 BK9050 總線耦合器支持 10 Mbit/s 和 100 Mbit/s 以太網。通過 個普通的 RJ 45 接頭連接。在 DIP 開關（可自由選擇起始地址偏移量）上設定 IP 地址。在有 DHCP（用于分配邏輯 IP 地址到物理節點地址 [MAC-ID] 的服務協議）的網絡中，總線耦合器從 DHCP 服務器獲得 IP 地址。
BK9000 和 BK9050 總線耦合器支持 ADS TwinCAT 系統通訊。通過 TwinCAT I/O 可以讓組態工具軟件和 NT/2000/XP 驅動程序用于任 所需的高 語言（DLL）以及 VB 應用程序（ActiveX）。通過 OPC 服務器，帶 OPC 接口的應用程序可以訪問 ADS（然后是 BK9000 或 BK9050）。除了 ADS 之外，總線耦合器也支持開放式 Modbus（Modbus TCP）協議，該協議是建立在 TCP/IP 基礎上的 個簡單易行的主/從協議，受到廣泛應用。
對模擬量 I/O、位置測量等復雜信號的處理
總線耦合器 BK9000 和 BK9050 可連接所有總線端子模塊。
模擬量總線端子模塊和多功能總線端子模塊可以通過 KS2000 組態軟件進行配置，以與每 個具體應用 佳匹配。根據不同型號，模擬量總線端子模塊寄存器中包含有溫度范圍、增益值和線性化的特性曲線。使用 KS2000 組態軟件，可以在 PC 上設置所需參數?？偩€端子模塊可以用故障安全型方式***存儲這些設置。
當然，總線耦合器也可以由控制系統來控制。在啟動階段，可編程邏輯控制器（PLC）或工業 PC（IPC）通過功能塊（FB）對整個外圍設備進行配置。如果需要，控制器可以上傳分布式生成的組態數據，以便于集中管理和存儲這些數據。因此，在更換 個總線端子模塊時，不需要重新進行調整。上電后，控制器自動執行所需配置。
| 系統參數 |
Ethernet TCP/IP | BK9000, BK9050 |
| I/O 站數量 |
僅受 IP 地址限制 |
| I/O 點數 |
取決于控制器 |
| 數據傳輸介質 |
4 x 2 對雙絞銅纜；Category 3（10 Mbaud），Category 5（100 Mbaud） |
| 站點之間的距離 |
100 m（集線器/交換機和總線耦合器之間） |
| 數據傳輸速率 |
10/100 Mbaud |
| 拓撲結構 |
星型布線 |
| 技術參數 |
BK9000 |
BK9050 |
| 總線端子模塊數量 |
64 |
64 (通過 K-bus 擴展可達 255) |
| 現場總線的 大字節數 |
512 byte 輸入和 512 byte 輸出 |
| 數字量 I/O 信號 |
512 輸入/輸出 |
1,020 輸入/輸出 |
| 模擬量 I/O 信號 |
128 輸入/輸出 |
| 協議 |
TwinCAT ADS，Modbus TCP，Beckhoff 實時以太網 |
| 組態方式 |
通過 KS2000 |
| 數據傳輸速率 |
10/100 Mbaud，自動識別傳輸速率 |
| 總線接口 |
1 x RJ 45 |
| 電源 |
24 V DC (-15 %/+20 %) |
| 輸入電流 |
70 mA + (總 K-bus 電流)/ 大 4, 500 mA |
大 320 mA |
| 啟動電流 |
2.5 倍持續電流 |
| 建議保險絲容量 |
≤ 10 A |
| K-bus 供電電流 |
1,750 mA |
1,000 mA |
| 電源觸點 |
大 24 V DC / 大 10 A |
| 電氣隔離 |
500 Vrms （電源觸點/電源電壓/ 現場總線） |
| 重量 |
約 170 g |
約 100 g |
| 工作/儲藏溫度 |
0…+55 °C/-25…+85 °C |
| 相對濕度 |
95 %，無冷凝 |
| 抗振/抗沖擊性能 |
符合 EN 60068-2-6/EN 60068-2-27/29 標準 |
| 抗電磁干擾/抗電磁輻射性能 |
符合 EN 61000-6-2/EN 61000-6-4 標準 |
| 防護等 /安裝位置 |
IP 20/可變 |
| 附件 |
|
| KS2000 |
用于擴展參數化的組態軟件 |
| FC90xx-0000 |
帶 PCI 接口的 PC 現場總線接口卡 |
| 訂貨信息 |
描述 |
| BK9000 |
用于 多連接 64 個總線端子模塊的 Ethernet TCP/IP 總線耦合器 |
| BK9050 |
用于 多連接 64 個總線端子模塊（通過 K-bus 擴展可達 255 個）的 Ethernet TCP/IP 總線耦合器 |
| BK9100 |
用于 多連接 64 個總線端子模塊的 Ethernet TCP/IP 總線耦合器（帶集成的 2 通道交換機） |
| BC9000, BC9100, BX9000 |
Ethernet TCP/IP 總線端子模塊 控制器 |
